產品參數(shù):
技術系列:AHC
最小電源電壓(V):2
最大電源電壓(V):5.5
最大低電平輸出電流(mA):8
最大高電平輸出電流(mA):-8
輸入類型:標準 CMOS、TTL
特性:平衡傳播延遲、輸入過壓耐受、高抗噪能力
產品等級:標準產品
工作溫度范圍(°C):-40 至 125
封裝/引腳/尺寸:

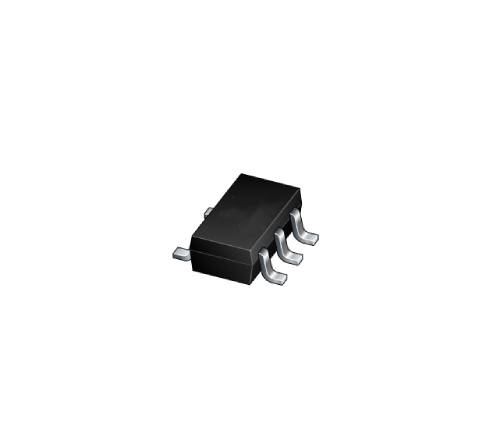

EM74AHC2G04GV 和 EM74AHCT2G04GV 采用 SOT23-6L 封裝,屬于 SOT23 封裝類型,具有 6 個引腳,尺寸為 2.92 毫米 ×1.6 毫米,最大高度為 1.25 毫米。
EM74AHC2G04GW 和 EM74AHCT2G04GW 采用 SOT363 封裝,屬于 SOT363 封裝類型,具有 6 個引腳,尺寸為 2.1 毫米 ×1.25 毫米,最大高度為 1.1 毫米。
EM74AHC2G04DRL 和 EM74AHCT2G04DRL 采用 SOT563 封裝,屬于 SOT563 封裝類型,具有 6 個引腳,尺寸為 1.6 毫米 ×1.2 毫米,最大高度為 0.6 毫米。
特性:
寬電源電壓范圍(2.0 V 至 5.5 V)
輸入耐受高達 5.5 V 過電壓
高抗噪能力
CMOS 低功耗設計
閂鎖性能超過 200 mA
對稱輸出阻抗
平衡傳播延遲
輸入電平:
EM74AHC2G04:CMOS 電平
EM74AHCT2G04:TTL 電平
靜電放電(ESD)保護:
HBM(人體模型)符合 ANSI/ESDA/JEDEC JS-001 3A 級標準,超過 7000 V
CDM(帶電器件模型)符合 ANSI/ESDA/JEDEC JS-002 C3 級標準,超過 2000 V
多種封裝選項
