產品參數:
技術系列:HCT
最小電源電壓 (V):4.5
最大電源電壓 (V):5.5
通道數:6
最大低電平輸出電流 (mA):4
最大高電平輸出電流 (mA):-4
最大電源電流 (µA):20
輸入類型:施密特觸發器、TTL 兼容 CMOS
輸出類型:推挽式
特性:平衡輸出、輸入鉗位二極管、超高速(傳輸延遲 5-10ns)
產品等級:汽車級
工作溫度范圍 (°C):-40 至 125
封裝/引腳/尺寸:

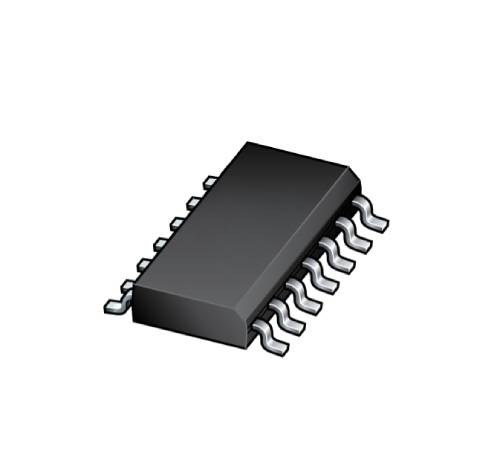

EM74HC (T) 14D 采用 SOP-14L 封裝(塑料小外形封裝,14 引腳,本體寬度 3.9 毫米)。
EM74HC (T) 14PW 采用 TSSOP14L 封裝(塑料薄型收縮小外形封裝,14 引腳,本體寬度 4.4 毫米)。
特性:
*寬電源電壓范圍(2.0 V 至 6.0 V)
*高抗噪能力
*CMOS 低功耗設計
*閂鎖性能超過 250 mA
*無限上升和下降時間
*符合 JEDEC 標準:
*JESD8C(2.7 V 至 3.6 V)
*JESD7A(2.0 V 至 6.0 V)
*靜電放電(ESD)保護:
*HBM(人體模型)符合 ANSI/ESDA/JEDEC JS-001 2 級標準,超過 3500 V
*CDM(帶電器件模型)符合 ANSI/ESDA/JEDEC JS-002 C3 級標準,超過 2000 V
*多種封裝選項
說明:
EM74HC14 和 EM74HCT14 是帶有施密特觸發輸入的六反相器。該器件的輸入閾值電平經過優化,可與 TTL 邏輯電平兼容。輸入級包含鉗位二極管,允許通過限流電阻連接高于 VCC 的輸入電壓。施密特觸發輸入特性可將緩慢變化的輸入信號轉換為邊沿清晰、無抖動的輸出信號。
