產品參數:
技術系列:HC(T)
位數:8
最小電源電壓 (V):2
最大電源電壓 (V):6
最大低電平輸出電流 (mA):5.2
最大高電平輸出電流 (mA):-5.2
最大電源電流 (μA):80
輸入類型:標準 CMOS
輸出類型:推挽式
特性:平衡輸出、高速(傳輸延遲 10-50ns)、正輸入鉗位二極管
產品等級:標準產品
工作溫度范圍 (°C):-40 至 125
封裝/引腳/尺寸:

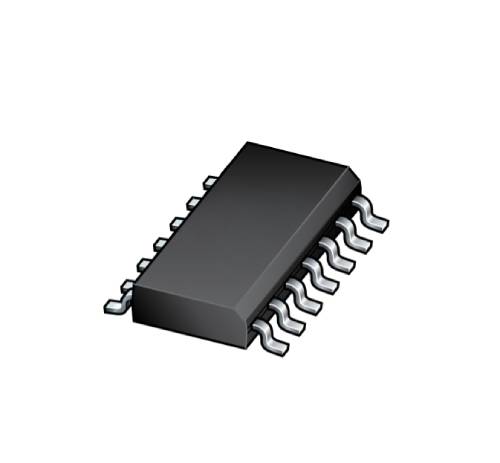

EM74HC164D 采用 SOP-14L 封裝(塑料小外形封裝,14 引腳,本體寬度 3.9 毫米)。
EM74HC164PW 采用 TSSOP-14L 封裝(塑料薄型收縮小外形封裝,14 引腳,本體寬度 4.4 毫米)。
特性:
*寬電源電壓范圍:2.0 V 至 6.0 V
*高抗噪能力
*CMOS 低功耗設計
*門控串行數據輸入
*異步主復位
*閂鎖性能:超過 250 mA
*符合 JEDEC 標準:
*JESD8C(2.7 V 至 3.6 V)
*JESD7A(2.0 V 至 6.0 V)
*ESD 保護:
*HBM(人體模型):符合 ANSI/ESDA/JEDEC JS-001 2 級標準(超過 3500 V)
*CDM(帶電器件模型):符合 ANSI/ESDA/JEDEC JS-002 C3 級標準(超過 2000 V)
*多種封裝選項
*工作溫度范圍:-40 °C 至 + 85 °C 和 - 40 °C 至 + 125 °C
說明:
EM74HC164 是一款 8 位串行輸入 / 并行輸出移位寄存器。該器件具有兩個串行數據輸入(DSA 和 DSB)和八個并行數據輸出(Q0 至 Q7)。數據通過 DSA 或 DSB 串行輸入,任意一個輸入均可作為高電平有效使能端,用于通過另一個輸入進行數據輸入。數據在時鐘(CP)輸入的低電平到高電平跳變沿進行移位。主復位輸入(MR)為低電平時,會獨立于其他輸入清除寄存器并強制所有輸出為低電平。其輸入包含鉗位二極管,這使得可以通過使用限流電阻將輸入連接至超過 VCC 的電壓。
