貼片穩壓二極管是穩壓二極管的一種,是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件,穩壓二極管可以串聯起來以便在較高的電壓上使用,貼片穩壓二極管分為玻璃和塑膠它們的封裝個尺寸都不一樣,那下面就來講解下貼片穩壓二極管封裝和尺寸。

貼片穩壓二極管有兩種類型的,一種玻璃系列的,另外一種是塑膠系列的。
塑膠貼片穩壓二極管塑的常用封裝包括:SOD-123 SOD-323 SOD-523這三種封裝,常用的型號:2.2V—75V穩壓系列。
0402=1.0*0.5mm SOD-723 :1.4*0.6mm
0603=1.6*0.8mm SOD-523 :1.6*0.8mm

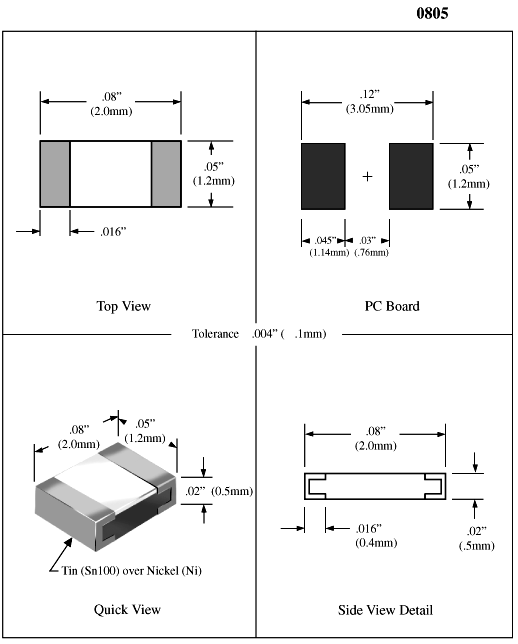

0805=2.0*1.2mm SOD-323 :2.65*1.3mm MicroMelf:1.9*1.2
1206=3.2*1.6mm SOD-123 :3.7*1.6mm MiniMelf : 3.5*1.5
例如:1206:表示那個元件的長120mil,寬60mil
mil:PCB 或晶片布局的長度單位,1 mil = 千分之一英寸。
1mil=0.00254cm
